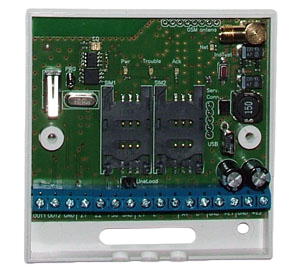

Прибор DL-T900 предназначен для преобразования извещений в форматах Contact ID, протоколах частотного уплотнения 18кГц от приборов приемо-контрольных а также в виде замыкания контактов, с последующей передачей на пульт централизованного наблюдения (ПЦН) по каналам GSM, GPRS и Ethernet, совместной работы с аппаратно-програмным комплексом "Мониторинг III" и оповещения пользователей.
При работе в составе СПТИ прибор поддерживает два режима:
- Режим сопряжения с ППК, работающими по ContactID или в одном из поддерживаемых 18кГц протоколов, с последующей передачей извещений на СПТИ Мониторинг III по GSM, GPRS и/или Ethernet. В данных режимах поддерживается контроль состояния линий связи транскодера и передача извещений на ПЦН согласно типам входов этих линий связи
- Режим "извещения входов", в котором прибор контролирует состояние своих линий связи сигнализации и передает извещения на ПЦН согласно типам входов этих линий связи. Данный режим предназначен для сопряжения с ППК других производителей посредством программируемых выходов.
Технические параметры:
- Контролирует от двух (базовая плата) до десяти входов (зон) с одним или двумя оконечными резисторами (2 кОм + 4,7 кОм)
- модуль расширения проводных входов - 8 входов
- 2 модуля расширения беспроводных входов - 8 входов, до 32 беспроводных устройств
- Два раздела охраны
- 20 пользователей:
- 16 хозорганов, SMS доступ
- Администратор №1
- Администратор №2
- Инженер
- Удаленный инженер №2
- До 14 выходов:
- 2 выхода типа "открытый коллектор" на базовой плате;
- 4 реле на модуле расширения;
- 8 выходов типа "открытый коллектор" на модуле расширения;
- Гибкая настройка условий включения программируемых выходов, возможность включения/выключения пользователем
- К прибору может быть подключена ЖКИ клавиатура
- Возможность задавать названия для зон, выходов, пользователей
- Полная индикация состояния
- Возможно подключение двух источников питания
- Отдельная зона PSU для контроля питания внешнего БП
- Проколы режима сопряжения:
- ContactID,
- Атлас 3,
- Атлас 6,
- Извещения входов
- Передача извещений на ПЦН:
- GSM/GPRS коммуникатор на базовой плате:
- Поддержка 2 SIM карт
- Передача извещений по GPRS
- Передача извещений по GSM
- GSM/GPRS коммуникатор выносной (модуль расширения):
- Поддержка 2 SIM карт
- Передача извещений по GPRS
- Передача извещений по GSM
- Ethernet коммуникатор выносной (модуль расширения)
- Передача извещений на мобильный телефон пользователя (SMS)
- Управление прибором с мобильного телефона пользователя
- Контроль функционирования:
- контроль питания
- контроль разряда аккумулятора (внешний БП)
- контроль связи
- Память событий
- Энергонезависимая память сохраняет программные настройки даже в случае исчезновения напряжения всех источников питания
